optoLAN 100BASE-T1 BCM89811
Das optoLAN 100BASE-T1 BCM89811 System kann zur optischen Übertragung von Automotive Ethernet Signalen mit Broadcom© BCM89811© und anderen 100BASE-T1 Chipsets verwendet werden. Es sind 2 Setups verfügbar: T1 zu T1 (Standard) oder T1 zu TX (mit integriertem Medienkonverter => optoLAN 100BASE-T1 BCM89811 -MC).
Es sind 2 Setups verfügbar: T1 zu T1 (Standard) or T1 zu Tx (mit integriertem Medienkonverter => optoLAN-BCM89811-MC), siehe separates Setup-Dokument.
Der Standardstecker ist ein Rosenberger HSD (Z-coded). Aufgrund der optischen Übertragung, dem Schirmgehäuse und dem hochwertigen Stecker ist das System für Störfestigkeits- und Störemissionstests bestens ausgestattet. Dies wurde bereits in vielen EMV-Testlaboren unter Beweis gestellt.

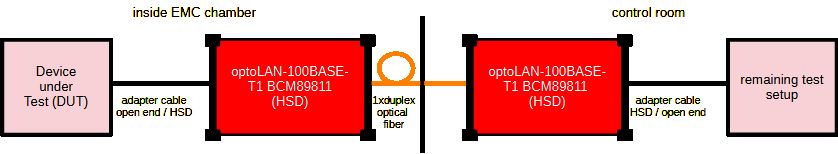

Anwendung
Technische Daten
| Kanäle: | 1 |
| Chipset: | Broadcom BroadR-Reach© BCM89811© |
| Anschlüsse: | Rosenberger HSD |
| Datenrate: | bis zu 100 Mbit/s (siehe Datenblatt des Chipsets) |
| Spannungsversorgung: | integrierte Akkus 4 Ah, bestehend aus 5 NiMH Zellen, Lautzeit mit voll aufgeladenen Akkus: ca. 10 h |
| Gehäuseabmessungen: | Aluminiumgehäuse mit Gummischutzkappen ca. 135 mm x 86 mm x 65 mm |
| Gewicht: | ca. 800 g je Gerät |
| Lichtleiteranschlüsse: | 2xFSMA / 1xDuplex-Multimode Lichtleiter 62,5/125 µm |
Alternativen und Optionen
- Externe Akkus / Stromversorgung optional erhältlich
- Verschiedene Adapterkabel und kundenspezifische Lösungen
- Push-Pull-Ladestecker (Vorteil: spart Setup-Zeit)
- Integrierter Medienkonverter (T1 to TX)
- Eigenständiger T1 to TX Medienkonverter
- Montage in einem 19” Gehäuse mit bis zu 13 unterschiedlichen optischen Transceivern

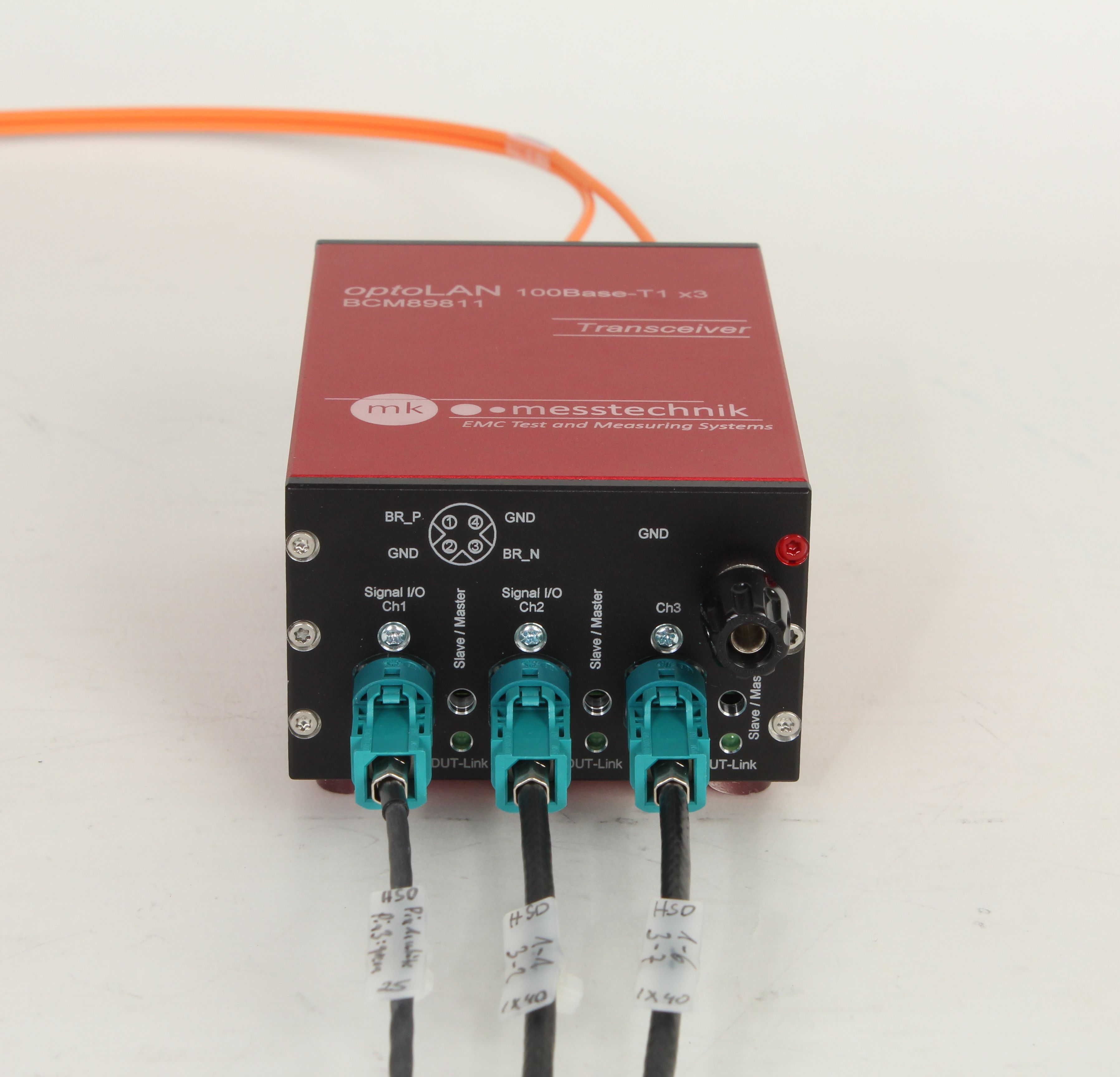

- 3 unabhängige Kanäle in einem Gehäuse: Die optoLAN 3x100BASE-T1 BCM89811
