optoCAN-FD SIC

optoCAN-FD mit flexibler Datenrate

Das optoCAN-FD SIC System kann zur optischen Übertragung von Highspeed-CAN-Signalen mit einer Datenrate von bis zu 8 Mbit/s verwendet werden.

Ein Transceiver des Typ TJA146x wird für Signal Improvement Capability (= SIC) verwendet. Laut Chipsatzspezifikation reduziert der TJA146x das Signalüberschwingen und auch bei komplexeren Topologien können durch die höhere Signalintegrität höhere Datenraten ermöglicht werden.

Der optoCAN-FD SIC ist kompatibel zur optoCAN-FD, optoCAN-FD-D, optoCAN-HS und der optoCAN-HS-D.

Die beiden Transceiver werden mit einem integrierten Akku versorgt und durch einen Lichtwellenleiter verbunden. Aufgrund der optischen Übertragung und des Schirmgehäuses eignet sich das System sehr gut für die Übertragung von Signalen bei Störfestigkeits- und Störemissionstests nach Automobilstandards wie z.B. CISPR 25 Klasse 5.

Der optoCAN-FD SIC Transceiver kann auf Wunsch auch in einen 19"-Einschub integriert werden. Sollte das Equipment immer am gleichen Ort eingesetzt werden, erspart dies Fehlerquellen, Aufbauzeit und Platz auf den Labortischen. Es sind bis zu 13 verschiedene oder gleiche Automotive Links - Transceiver in einem 3HE- Gehäuse mit Netzteil möglich (einzelne Kanäle nachrüstbar).

Anwendung

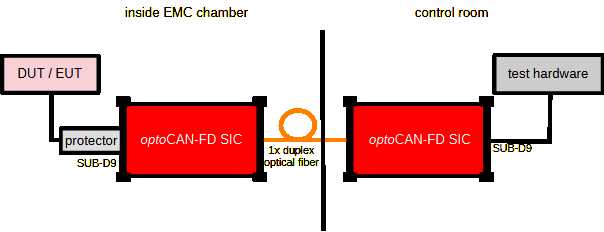

Standardaufbau der optoCAN-FD SIC

Technische Daten

Kanäle: 1 Kanal
Datenrate: bis zu 8 Mbit/s
Datenrichtung: bidirektional
Input: SUB-D9 female
Output: SUB-D9 female
CAN Transceiver: TJA1462BT
CAN Choke: B82789C0513N002, 51 uH (andere Drosseln auf Anfrage)
Terminierung: Terminierung schaltbar (60 Ω, 120 Ω, open/infinite) (externer Protektor 120 Ω)
Stromversorgung: integrierte Akkus 4 Ah, bestehend aus 5 NiMH Zellen
Laufzeit mit voll aufgeladenen Akkus: ca. 30 h
Laufzeit kann mit externem Akkupack verlängert werden
Ladeanschluss: Push-Pull 12 mm oder Binder 712. Push-Pull 9 mm auf Anfrage
Gehäuse: Aluminiumgehäuse mit Gummischutzkappen
ca. 135 mm x 86 mm x 65 mm
Gewicht: ca. 800 g je Gerät
Lichtleiteranschluss: 2x FSMA / 1x Duplex-Multimode Lichtleiter 62,5/125µm, 850 nm

Optionen

  • Externe Akkus / Stromversorgung optional erhältlich
  • unterschiedliche optische Anschlüsse
  • Montage in einem 19” Gehäuse mit bis zu 13 unterschiedlichen optischen Transceivern
  • opto5x base unit: Ein mobiles Gerät mit 1-5 Kanälen
  • ...
